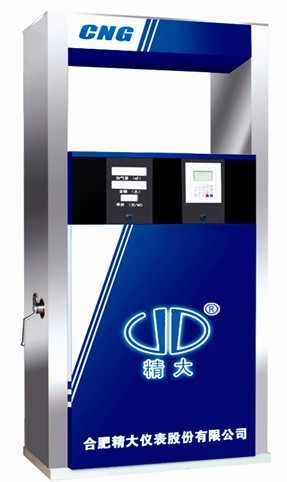

NXQ型壓縮天然氣卸氣柱

■      概述

卸氣柱主要是用于從槽車向加氣站、工業用氣管道卸氣的高智能機電一體化的加氣設備，卸氣柱在工作過程中只需要手動控制，主要是計量和顯示卸氣的氣量、金額等。

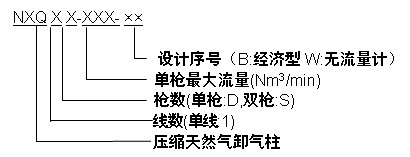

■      產品標示

卸氣柱型號有     NXQ1D-80B  (經濟型，不帶電磁閥)

    NXQ1D-150B (經濟型，不帶電磁閥)

NXQ1D-80W（無流量計）

■  主要技術參數

1、單槍最大流量：80 Nm3/min, 150 Nm3/min

2、計量精度等級：0.5級

3、設計壓力：27.5Mpa

4. 額定壓力：20MPa

5、  環境溫度：-35℃～50℃

6、  相對濕度：15～95%

7、  電源:220V±15%AC， 50±1Hz

8、計量單位：Nm3（標準立方米）、元

9. 讀數最小分度值：0.01

10.單次計數范圍：0～9999.99

11.累計計數：0～99999999.99

12.單價設置范圍：0～99.99

13.卸氣軟管直徑：1″

14.卸氣槍嘴：快速接頭

15.防爆標志:Exdmeib II AT4

■      主要功能

1）加氣過程自動控制，在充氣過程中能雙面自動顯示加氣量、加氣金額及單價（顯示帶夜光）

2）加氣機加氣計價顯示：“加氣量”、“單價一元/m3”、“金額一元”，并帶有壓力表顯示壓力

3）具有斷電數據保護，顯示當前一次加氣數據

4）大容量存儲，能查詢不低于12000次的加氣數據

5）監控系統：監測充氣過程的溫度和流量，充氣速度

6）內置進口時鐘系統，斷電后依然計時準確可靠

8）可以隨時查詢總累計量

9）具有定氣量，定金額的預置加氣功能

11）可查檢每筆加氣數據，及加氣時間

可查詢當班加氣累計氣量、金額、總累計氣量、總累計金額

12）具有自動檢測故障功能，能自動顯示故障代碼

14）具有卸壓及排污功能；具有在線清洗過濾器功能，而不拆卸過濾器

15）具有手動緊急切斷閥

17）具有RS485通訊，可與加氣站電腦管理系統通信

18）質量流量計：使用進口質量流量計并帶有溫度傳感器進行補償

19）可選配金屬鍵盤

20）所有參數采用了密碼訪問方式，輸入正確的密碼后才能修改相關設備信息

21）高寒地區可對電子設備加裝保溫裝置

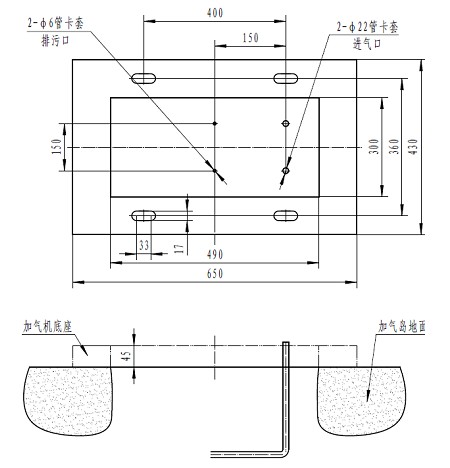

■        安裝基礎圖

                     壓縮天然氣卸氣柱地基圖

■ 其它：

整機尺寸：標準：  長×寬×高=650×430×1700 mm

   可選：  長×寬×高=900×520×2080 mm

整機重量：   單槍卸氣柱約174 Kg
